Time-of-Flight

他の3D技術と比較するとTime-of-Flight (ToF) は柔軟な操作を要するアプリケーションに最適です。例えば、移動ロボットへのToFシステムの搭載や、工場出荷時のキャリブレーションを使って(設定により異なる)距離の変化の測定などができます。またあらゆる運用設定に対応し、複雑な環境や条件下での使用に適したToFシステムの構築も可能です。

またTime-of-Flightは、動きの速いシーンがあり、複数の距離範囲 (長距離を含む) で高信頼性リアルタイムの決定を必要とするアプリケーションに最適です。ToFシステムでは、シーン決定の遅延や検出精度の低下につながるような大量の計算は必要ありません。弊社のToFシステムは、高速な応答時間とモーションブラーのないリアルタイムのイメージ情報を提供します。また堅牢でコンパクトな本システムは、コスト効率にも優れています。ソリッドステート設計により、省電力、省計算を実現しました。

Time-of-Flightの仕組みは?

Time-of-Flightイメージングシステムは赤外線のパルスを放射し、シーン内のオブジェクトから反射した光がシステムに戻るまでの時間を測定します。

間接的なToFイメージングシステムの場合、オブジェクトに放出されたときと反射したときの光波の位相差を計算して距離を測定します。これにより、システムは3Dマップを作成できます。ToFシステムは多様なアプリケーションに対応し、さまざまな難しい条件下でも多くの情報をユーザーに提供します。

アプリケーション

Time-of-Flightにより、複雑な状況や変化していく環境下でも高信頼性により意思決定をリアルタイムで行えます。

倉庫/物流管理

ラック全体を監視して適切な製品を検出

ピック&プレースロボット

ピック&プレースすべきオブジェクトの検出・識別

工場/オートメーション用ロボット

箱/パッケージのサイズ/容量を測定して生産効率を高める

工場の安全性

特定のエリア、または人間とロボットの間の危険な状況の監視・検出

構造/建物マッピング

数回の撮影でシーン全体をマッピングし、3D再構成または仮想ツアーを実現

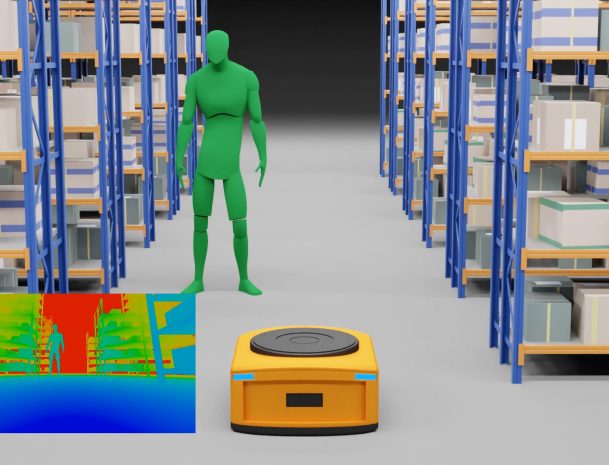

ロボットナビゲーション

ロボットの自律的かつ安全な移動を支援

自動車

安全距離を測定して衝突を回避し、自動運転車の自律的かつ安全な移動を支援

監視/ITS

ノンストップでの料金徴収、追跡および実施のための車両特性の特定

Time-of-Flightアプリケーションの主な課題

コンシューマ市場で入手可能かつ便利なTime-of-Flightセンサーについて、各アプリケーションの要求や解決が困難なプロフェッショナル市場に弊社は重点を置いています。弊社製品は、次のようなTime-of-Flightの現在の課題に対処できるよう特別に設計されています。

最大限の光パワー活用

モーションアーチファクトのない高速移動シーンにおける高速かつ高信頼性の3D情報

堅牢なアンビエントライト

ミッドレンジおよびロングレンジへの飛行機能

リアルタイムな意思決定のためのオンフライの構成変更

干渉のない複数のToFシステムの使用

  • 弊社のマルチタップパーピクセル技術により、センサーがモーションアーチファクトを最小限に抑え、光パワーを最適な形で使えるようになります
  • ToFは本質的に非常に高いダイナミックレンジアプリケーションであり、距離の2乗に比例して増加し、反射率の範囲に比例して直線的になります。長距離と広い反射率レンジを組み合わせると、80dB以上の直線性ダイナミックレンジを管理するアプリケーションに簡単に対応できます。弊社独自のセンサーは、この処理向けのオンチップ機能を提供し、距離と反射率の範囲、精度、FoVなどの重要なToFアプリケーション・パラメータ間の非並列トレードオフを可能にし、モーションブラーを最小限に抑えて、ミッド/ロングレンジ距離を移動し、リアルタイムで動作条件に適応できるようにしています。

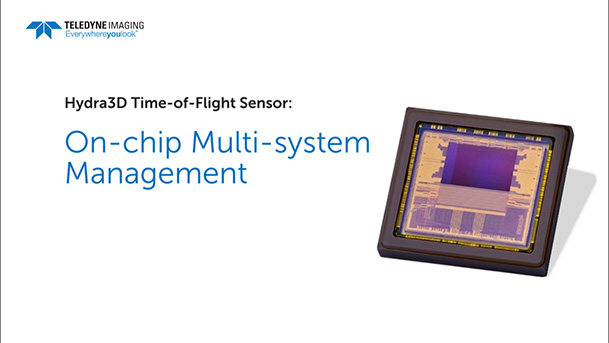

  • また、革新的なマルチシステム管理機能も内蔵されているため、同時に動作しているToFシステム間の干渉を回避できます。

関連テクノロジー

弊社のTime-of-Flightに関する専門知識と能力

テレダインe2vは10年以上にわたってTime-of-Flightに携わり、次のようなテクノロジーソリューションをお客様にお届けしています。完全なシステム統合をサポートするCMOSイメージセンサーとカスタマイズ・カメラモジュール。これには、評価プラットフォームのリファレンスデザイン、全システムレベルの寸法記入、光および光学測定、目の保護の考慮、モデル化とシミュレーション、アルゴリズムとキャリブレーションが含まれます。これによりお客様は市場投入までの時間を短縮し、アプリケーション要件に合わせて最適なToFシステムを入手できるのです。

3Dイノベーションラボ

弊社のグルノーブル (仏) 拠点に3D Time-of-Flightセンサーとシステム専用ラボを展開しました。コーティングでNIRと可視光の反射を防止した完全準拠のレーザ安全100m²の暗室です。その他、主なものとしては、ソフトウェア制御の10m電動ベンチ、キャリブレートされたターゲットセット、および直射日光下での動作をエミュレートする照明ソースが装備されています。3Dイノベーションラボは、お客様向けのライブデモを実施し、弊社の3D Time-of-Flightセンサーおよびシステムの特性評価とキャリブレーションに使われます。また顧客要件を効果的に検証し、ToF手法に基づく距離測定の標準化を開発・貢献するためには、アプリケーションレベルのテストケースのエミュレートも重要です。

カスタマーサポート

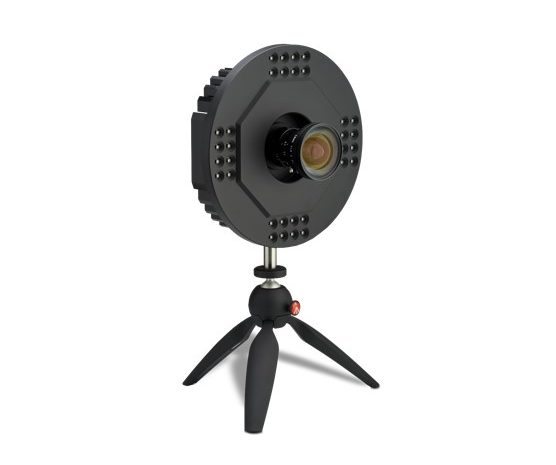

評価キット

近赤外光源と光学系搭載のカメラモジュールで、短~中距離レンジまでのパルスTime-of-Flight技術に基づいて距離を測定するセンサー機能の表示を目指しました。柔軟性が高く、複数構成や運用事例でセンサーを評価できるよう設計されています。

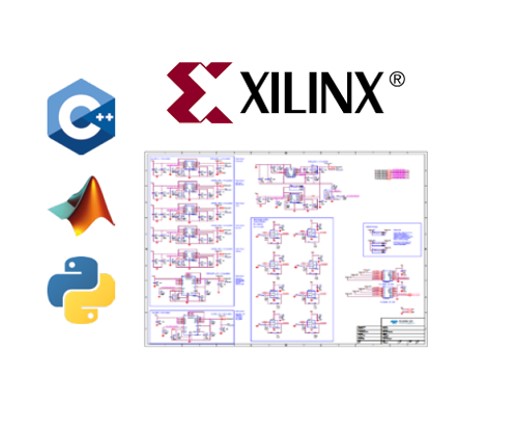

リファレンス・デザイン

PCBの回路図と、FPGAおよびエンベデッド・ソフトウェアを含む評価キットのソースコードが入っています。これはシステム開発をサポートするための作業リファレンスとして設計されているため、貴重な時間とリソースを節約し、市場投入までの時間を大幅に短縮できます。

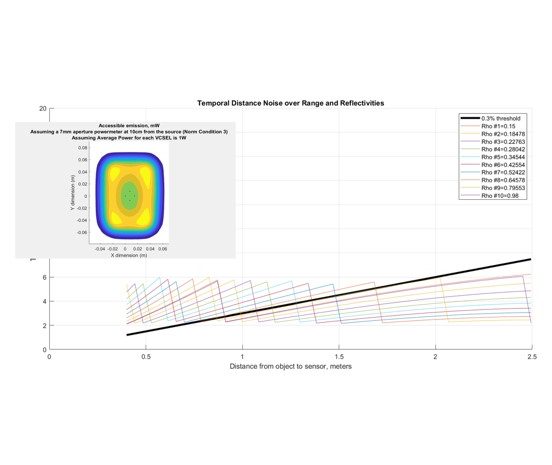

ToFモデリング

弊社はお客様のインプットに基づいて、お客様指定の条件、精度対距離、平均とピークのような電力をシミュレートして、一定の精度、達成可能なフレームレート、眼の保護などを得るTime-of-Flightモデルを開発しました。これは実際の測定値と正確に一致し、アプリケーションレベルの評価、システムレベルの寸法記入、および既存またはカスタムセンサーに対するセンサーとシステムレベルのカスタマイズのサポートに役立ちます。

ローカルサポート

設計時にお客様を支援するため、弊社は世界中の地域に強力なローカルおよびダイレクトなテクニカルサポートチームがあります。
